学习率该除以 3：四张图把「试出来」变成「算出来」

第十六篇结尾说，BatchNorm 把第十四篇那张诊断清单的前两级架空了：σ_W 差一千倍都无所谓， 饱和在现场被拉回。清单还剩什么？

往下推一级。 前两步现在是自动的，真正要看的是后面三张图， 而第四张给出的是整个诊断流程里唯一一个可以直接照做的动作。

四张图是怎么来的

四张图不是四段独立的代码 —— 前三张读的是同一次前向反向留下的三样东西，第四张是训练时一路记下来的。 所以先把来源说清楚：之前那份代码一样都拿不到，forward 只返回 logits，h、z 算完就扔。 先重构，才有得画。

先把网络换个形状

这个形状第五篇已经写过一遍了。那时候是在 Value 上搭 Neuron / Layer / MLP： self.layers = [...]、for layer in self.layers: x = layer(x)、 parameters() 把每层的参数拍平收上来。这次是同一个形状换成矩阵版，不是新想法。

三个类，每个只管三件事：

__call__ 第五篇点过：b(5) 就是 b.__call__(5) 的语法糖，PyTorch 的 nn.Module 也重载了它。这里只补一个当时没说的词 —— Tanh 明明没有参数，也得写 parameters()：

class Tanh:
    def parameters(self):
        return []

为的是让外面这行不用特判：

parameters = [C] + [p for layer in layers for p in layer.parameters()]

这叫鸭子类型：Python 不看你是什么类，只看你能做什么。只要实现了 __call__ 和 parameters()，就能塞进 layers。接口统一，收集才能一行写完。

网络长这样

⚠️ 这个网络的 n_hidden 是 100，不是第十四到十六篇那个 200。 那三篇讲的是 30 → 200 → 27 的两层网络，这一篇是六层 ×100。 参数形状 (30,100) / (100,100) / (100,27) 只有这样，参数量才对得上 47024。

两处初始化调整：

with torch.no_grad():
    layers[-1].gamma *= 0.1        # 输出层压小 → 初始 loss ≈ ln(27)
    for layer in layers[:-1]:
        if isinstance(layer, Linear):
            layer.weight *= 5/3    # tanh 的 gain

第一行就是第十四篇那个「修正初始 loss」，只是换了作用点：之前改 W2 * 0.01， 现在最后一层是 BN，所以改它的 γ。

第二行解释了一件容易被当成疏漏的事 —— gain 为什么不写进 Linear.__init__。 类里只除 √fan_in，gain 留到建网络时统一乘。因为不同激活函数的 gain 不同 （tanh 是 5/3、ReLU 是 √2），类本身不该假设自己后面接的是什么。 两半合起来才是完整的 σ_W = gain / √fan_in。

四张图分别读哪个张量

前三张是同一次前向反向的三个切面 —— 所以它们必须在同一格里跑完再画，中间不能插别的。 第四张不一样，它得在训练循环里就开始记：

with torch.no_grad():
    ud.append([((lr*p.grad).std() / p.data.std()).log10().item()
               for p in parameters])

layer.out 这个字段就是上面那次重构换来的 —— 没有它，前两张图根本无从画起。

❗ 先记一个坑：evaluate 会把 layer.out 冲掉

一上来 layer.out.grad 全是 None，原因在这行：

print(f"train {evaluate(Xtr,Ytr):.4f}  val {evaluate(Xdev,Ydev):.4f}")

evaluate 内部又跑了一次 forward，把 layer.out 全部覆盖成新的 —— 而那次在 @torch.no_grad() 里，产生的张量不在计算图中，永远不会有 .grad。

这是 self.out 这种设计的固有坑：它记录的永远是「最后一次前向」， 任何中途调用 forward 的地方都会把它冲掉。PyTorch 用 hook 机制绕开，这里是简化版。

解法是诊断单独跑一格，训练循环里不加 retain_grad()（反正会被覆盖，还白占内存）：

ix = torch.randint(0, Xtr.shape[0], (batch_size,))
loss = F.cross_entropy(forward(Xtr[ix]), Ytr[ix])

for p in parameters:
    p.grad = None
for layer in layers:
    layer.out.retain_grad()      # ← 必须在 backward 之前
loss.backward()

跑完这格立刻画图，中间不要再调 evaluate。

为什么要 retain_grad()：W1.grad 这类参数梯度默认保存，而 ∂L/∂h 这类中间梯度 算完就扔 —— 因为没人会写 h.data += -lr * h.grad，它只是算出 ∂L/∂W1 的必经之路。 第十三篇手算反传、要把中间梯度打印出来核对时，用过一次这个开关。它就是 3B1B 说的那根接力棒： 本身不更新任何东西，但下一层要靠它继续往前推。

❗ no_grad 和 training=False 是两回事

第十一篇用过 @torch.no_grad() 写 evaluate，当时网络里还没有 BN，所以不构成问题。 现在有了，这两个开关必须分清：

评估时两个都要。 只写 no_grad 不切 training，BN 会拿验证集自己的统计量去标准化 —— 等于让模型偷看了验证集的分布，结果会偏乐观。

实测

参数量 47024   层数 17
     0/20000  loss 3.3298      ← 初始 loss 直接就在 ln(27) = 3.2958
  5000/20000  loss 2.2419
 10000/20000  loss 2.1913
 15000/20000  loss 2.1039

train 2.1339   val 2.1531      耗时 40.8 秒

没有 hockey stick —— 模型从「诚实的无知」起步，没有拿前几百步去纠正初始化错误。 第十四篇那条曲线开头那一段陡降，这次没有。

六层反而更差 —— 步数差 6.5 倍，而且 15000 步时 loss 还在往下走。 这一段的目的不是刷分，是建立结构。 有了 layer.out，四张图才画得出来。

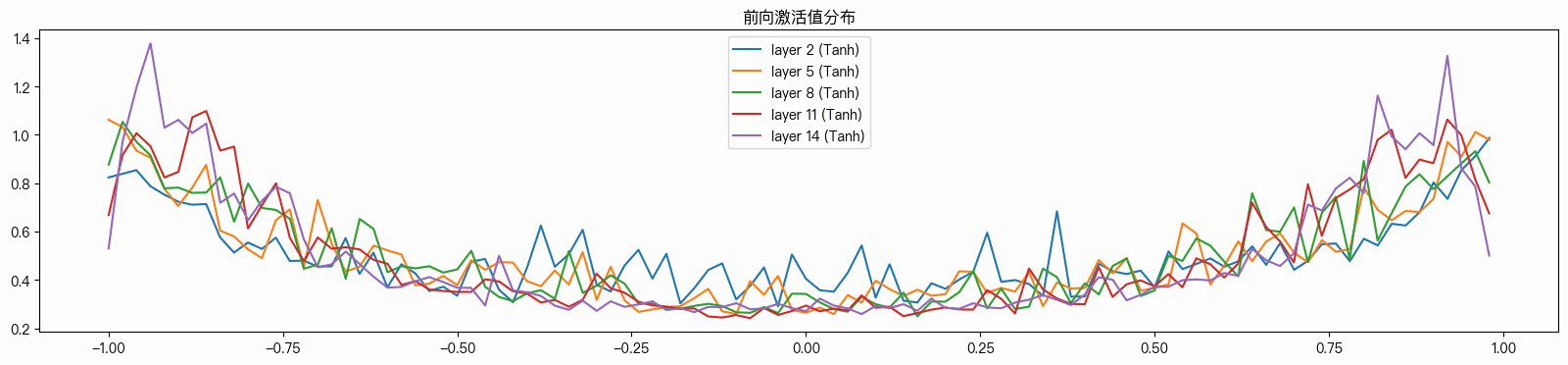

图 ①：前向激活值

这张图画的是五个 Tanh 层的输出 h，横轴是 h 的取值（被 tanh 限死在 −1 到 1），纵轴是密度。

为什么用密度不用个数：五层要叠在一起比。如果某层维度不同，用「个数」画它天然矮一截， 比的就成了层大小而不是分布形状。密度 = 个数 ÷（总数 × 格宽），面积恒为 1。 换算一下：3200 个数、格宽 0.04，某格 160 个 → 密度 = 160 / (3200 × 0.04) = 1.25。

先读数字，再看图

layer  2 (Tanh): mean +0.00  std 0.64  saturated 5.4%
layer  5 (Tanh): mean -0.01  std 0.66  saturated 6.2%
layer  8 (Tanh): mean -0.01  std 0.67  saturated 5.4%
layer 11 (Tanh): mean +0.00  std 0.68  saturated 4.3%
layer 14 (Tanh): mean -0.01  std 0.69  saturated 3.5%

这五行比图更快给出结论。 三列各回答一件事：mean 是中心在哪（该 ≈ 0）、 std 是散得多开（逐层不变最重要）、saturated 是多少比例学不动了（1—10% 算健康）。

mean 全是 0 是 BN 的功劳。tanh 是奇函数，均值偏在正半边等于只用了它的一半， 而 BN 的第一步就在强制拉回 0。那个 ±0.01 是抽样噪声。

⚠️ 每层比值是 1.019，不是 1.08

0.64 → 0.66 → 0.67 → 0.68 → 0.69，五层累计涨 8%。这个数对。

但五个值之间只有 4 次传递，所以每层比值是 (0.69/0.64)^(1/4) = 1.019，不是 1.08。 按 1.08 推 50 层会得到 48 倍，按 1.019 推是 2.6 倍：

结论没变 —— 看一眼 std 那一列，就知道这个架构能不能堆深，答案仍然是能。 但数字要写对，后面图②还要拿它做对照。

⚠️ 这一批数字是 0.97 口径

饱和是这么算的：

saturated = (t.abs() > 0.97).float().mean() * 100

阈值是人定的。 第十四篇那一批用的是 0.99，这一段 Karpathy 换成了更严格的 0.97。 atanh(0.97) = 2.092，而 atanh(0.99) = 2.647 —— 同一个模型，换把尺子数字就变。 所以这一篇的 5.4% 不能和第十四篇的任何饱和数字直接比。

阈值本身选在哪，看的是梯度还剩多少：

❗ 饱和不是越少越好

左边那格是关键：饱和 0%，但 σ_h / σ_z = 0.96 —— tanh 在这一段几乎就是恒等函数。 六层叠起来等价于一次矩阵乘，深度白加了。看到 0% 要反过来查 std，别以为越低越好。 这也正是 Kaiming 的目标是 σ = 1 而不是「越小越好」的原因。

中间那格的 σ_z = 1.10 给出 σ_h = 0.655、饱和 5.7%，和实测的 σ_h ≈ 0.65、5.4% 对得上。

U 形本身不是病，是 tanh 的必然结果：

大的 z 被挤进 h 靠近 ±1 的一小段，那里密度自然高。关键是深浅 （下面这三个倍数是从直方图分箱量出来的，和上图解析算出的比例不是同一个量，不要并排比）：

还要分清两个说法

「5.4% 的激活值处于饱和」对；「5.4% 的神经元死了」不对。 同一个神经元对不同样本输出不同 —— 可能对样本 A 饱和、对 B 正常。真正死掉的是对所有样本都饱和的：

dead = (h.abs() > 0.97).all(0)      # 沿样本方向全部为 True

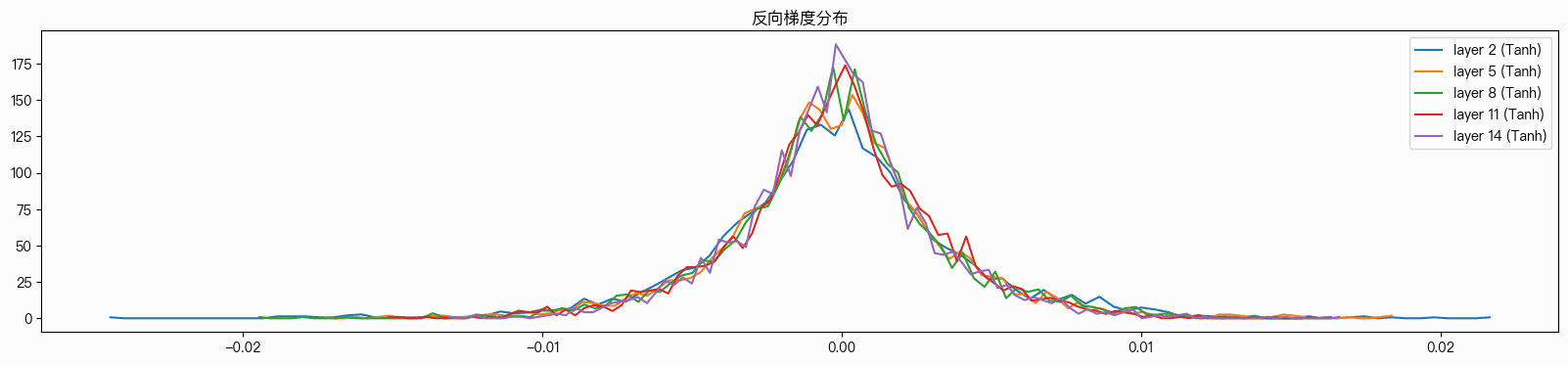

图 ②：反向梯度

和图①只差一个字：

t = layer.out.grad        # 图 ① 是 layer.out

这张图最容易卡在「layer.out.grad 全是 None」上 —— 那个坑和它的解法 在上面「四张图是怎么来的」里已经说清楚了，诊断要单独跑一格。

形状：钟形，不是 U 形

这是图②和图①最大的视觉差异，原因很直接：梯度没有边界限制。 它是自由的实数，不被 tanh 压缩，很多项相加，中心极限定理给出正态形状。 尖峰在 0 附近说明大部分位置梯度很小，只有少数位置需要大幅调整 —— 这是正常的。

顺带一提，横轴范围也差了 100 倍：图①是 −1 到 1，图②是 −0.02 到 0.02。梯度本来就是很小的数。

实测

layer  2 (Tanh): mean -0.000000  std 4.116130e-03
layer  5 (Tanh): mean +0.000000  std 3.720852e-03
layer  8 (Tanh): mean -0.000000  std 3.545590e-03
layer 11 (Tanh): mean +0.000000  std 3.342206e-03
layer 14 (Tanh): mean +0.000000  std 3.152745e-03

五层全在 e-03，最大最小只差 1.3 倍。对照灾难性情况，梯度消失时两端能差 10 万倍。

注意方向反过来了：反向传播从 loss 往前走，起点是 layer 14（3.15e−3），终点是 layer 2（4.12e−3）。 每层比值 (4.12/3.15)^(1/4) = 1.069。

mean 精确为 0，比图①那个 ±0.01 更彻底 —— 梯度的正负是对称的， 有些样本要调大这个神经元、有些要调小，整体抵消。如果 mean 明显偏离 0， 说明所有样本都想往同一个方向推，通常意味着还有很大改进空间（训练早期会这样）。

⚠️ 两个方向都健康，但不是「几乎一样」

两个都不爆炸也不消失，「这个 6 层网络可以堆到 20—30 层」成立。 但前向每层涨 1.9%、反向涨 6.9%，反向的漂移是前向的 3.6 倍， 说「两个方向几乎相同」是把「五层累计 8%」和「每层 6.9%」放在一起比了。

为什么图②比图①重要

梯度消失意味着前几层的参数永远停在初始值。这就是 2015 年之前深网络训不动的直接原因， 也是第十二篇提到的残差连接要解决的问题。

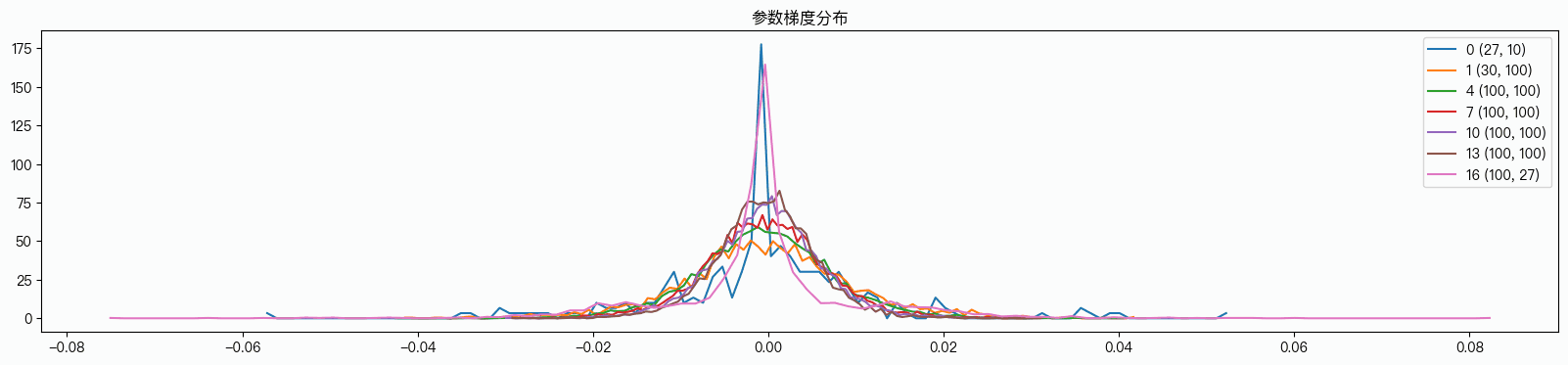

图 ③：参数梯度

前两张画的是层的中间结果，这张画的是参数本身的梯度 —— p.grad， 那个真正用来更新的东西：p.data += -lr * p.grad。

❗ 这是四张里唯一一张「图不如数字」的。 图上画的是梯度值的分布， 而这一节真正要读的是 grad/data —— 那是梯度 std 除以参数自身 std， 图上没有这个量，它在打印出来的那一列里。图的作用只剩一个：把 C 那根尖峰给你看见。

七个编号为什么跳着走

代码里只挑二维的：

if p.ndim == 2:        # 只挑权重矩阵

间隔 3 = 1 个 Linear 权重 + 2 个 BN 参数。 跳过 γβ 是因为它们是一维的、量级不同，混在一起看会乱。

❗ 看 grad/data，不看 std

ratio = σ(梯度) / σ(参数本身)

读作：这个参数张量，每一步大约要被改动百分之几。

weight (27, 10)   | std 1.194477e-02 | ratio 1.183552e-02
weight (30, 100)  | std 9.806189e-03 | ratio 2.992686e-02
weight (100,100)  | std 7.715235e-03 | ratio 4.201583e-02
weight (100,100)  | std 6.782562e-03 | ratio 3.722516e-02
weight (100,100)  | std 6.164674e-03 | ratio 3.422855e-02
weight (100,100)  | std 5.627475e-03 | ratio 3.148335e-02
weight (100, 27)  | std 1.065568e-02 | ratio 5.203685e-02

看梯度 std：C 最大。看 ratio：C 最小。结论完全相反。 这就是要除一下的理由 —— 绝对的改动量没有意义，相对变化率才有。

中间四层非常整齐：4.20 → 3.72 → 3.42 → 3.15（×10⁻²）， 四个 (100,100) 层量级完全一致，没有哪一层在狂奔或停滞。

两头偏离，各有各的原因

用 ratio = 梯度 std ÷ 参数 std 反推一下每个张量自身的 std，两头就清楚了：

C 的 ratio 最小，主因是分母：C 是 randn 未缩放的，自身 std ≈ 1.0， 是中间层的 5.5 倍，而它的梯度只比中间层大约 2 倍，除完自然最小。 梯度稀疏（一个 batch 只碰到 27 行里的一部分，大量精确的 0）让分子没能涨得更多 —— 这正是第十三篇那张全是 0 和 1 的雅可比矩阵：∂L/∂C 只在被用到的行上非零。

⚠️ 输出层这一头，笔记给的第一个理由不成立。 笔记说它「被 gamma *= 0.1 压小过，分母小」。但反推出来，输出层自身的 std 是 0.205， 是六个权重矩阵里最大的，不是最小的 —— gamma *= 0.1 压的是 BN 的 γ，不是 Linear 的权重。 它 ratio 大是分子大：梯度 std 1.07e−2，是相邻那层的 1.89 倍。 第二个理由才是真的：它离 loss 最近，梯度天然更强。

病态会是什么样：某层 ratio 小 100 倍 = 那层几乎不学；大 100 倍 = 可能震荡发散； 逐层递减 = 梯度消失的参数版，这时候要回去修图②，调 lr 没用。

⚠️ 但图③只是一步的快照。 两万步里任何一步都可能是特例。

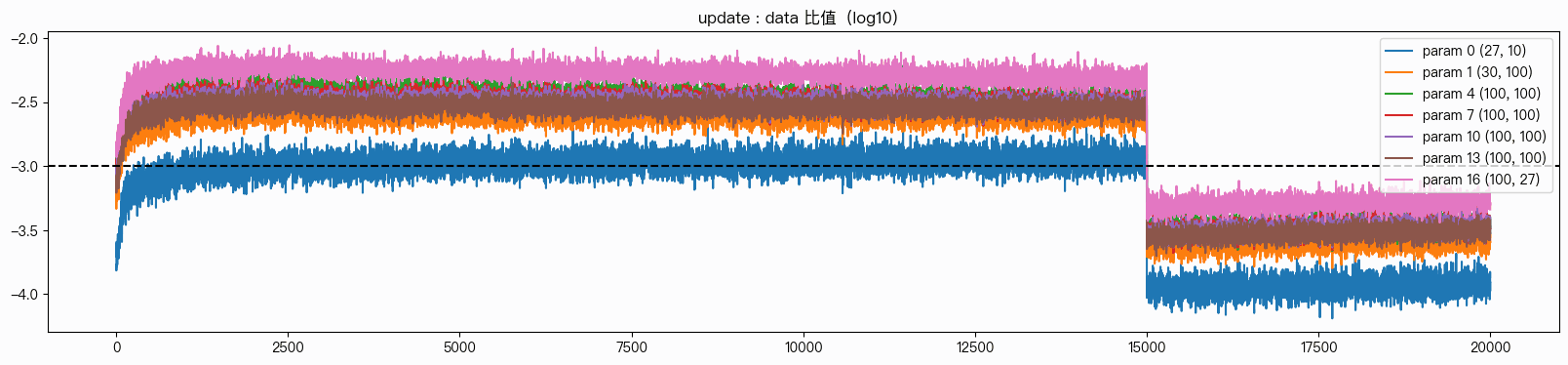

图 ④：update/data

前三张是快照，这张是整个训练过程的走势 —— 四张里最实用的一张。

先说一件图上才看得见的事：七条都是带子，不是线。 每一步换一个 mini-batch， 比值本来就在抖，带子的厚度就是这个抖动。它也是一条诊断线索 —— 速查表里「抖动幅度突然变宽 = lr 过大」说的就是这个厚度，这里从头到尾没变宽。

公式里每个量是什么

纵轴 = log10( σ(lr × grad) / σ(data) )

以 W1 为例：参数自身 std ≈ 0.33，这一步的梯度 std ≈ 9.8e−3， 乘上 lr = 0.1 得到实际改动量 ≈ 9.8e−4，比值 0.30%，取 log10 就是 −2.52。

为什么要除以 data：「改动 0.001」这个数本身没有意义，要看它相对参数自身有多大。

为什么取 log10：三个理由，最后一个才是关键。跨几个数量级时线性坐标下 0.0001、0.001、0.01 全挤在一起；经验值 1e-3 变成一条整数线 -3，直接 axhline(-3)； 而乘除变加减 —— lr ÷ 10 在图上就是整齐跌 1 格。这和第十一篇那个对数扫描是同一个道理： 倍数关系在对数坐标下变成等距。

四个阶段

七条线在衰减前的位置：输出层 −2.35、中间四层 −2.4~−2.5、第一层 −2.6、 C 在 −2.95，正好压在基线上。

图④ 就是图③ 乘上 lr

这句话可以直接对账。把图③的 ratio 乘上 lr = 0.1 再取 log10：

逐条吻合，最大差 0.08 —— 而图③是某一步的快照、图④是整段的水平， 这个量级的差正是应该有的。七条线的位置差异完全来自分母，和图③的 ratio 是同一件事。

三层判定：走势 > 位置 > 层间差距

先看走势。 启动爬升后平稳，或者一直平稳，都是 ✅。 持续上漂说明参数在缩小或梯度在变大，要失控；持续下沉说明学习在停滞； 非 lr 衰减的突然跳变则是有异常。

再看位置，相对 −3 这条基线：

最后看层间差距。 本次跨度是 −2.35 到 −2.95，0.60，也就是不到 10 倍，健康。 跨度超过 2（100 倍）时要单独调那一层的初始化，不是调全局 lr。

补上第十一篇的缺口

第十一篇学对数学习率扫描时，结论是一句很硬的限制：「它的价值是排除，不是选优。」 U 形曲线有历史依赖，只能把范围从 ×1000 压到 ×40 就到头了。

update/data 补的正是这一段：

新 lr = 旧 lr × 10^(−3 − 当前位置)

当前 −2.5，目标 −3，代进去就是 × 10^(−0.5) = ÷ 3.2。

从「试出来」变成「算出来」。 扫描曲线负责粗筛，这个比值负责精调。

这张图给出的行动项

前三张全绿，第四张是唯一给出动作的：前段偏高 0.5，而且衰减跨度太大。

lr = 0.05 if step < 15000 else 0.02      # 两段都更贴近 -3
# 或者平滑衰减
lr = 0.1 * (0.1 ** (step / max_steps))

衰减后停在 −3.5，意味着每步只把参数改动 10^(−3.5) ≈ 0.032%， 而衰减前是 10^(−2.5) ≈ 0.32% —— 后 5000 步干的活，大约相当于之前的 500 步。 loss 在最后那段几乎不动，原因就在这儿：0.1 直接砍到 0.01，跨度太大。

🔑 这正是这套工具该有的样子：不是告诉你「模型好不好」，而是告诉你下一步该调什么。

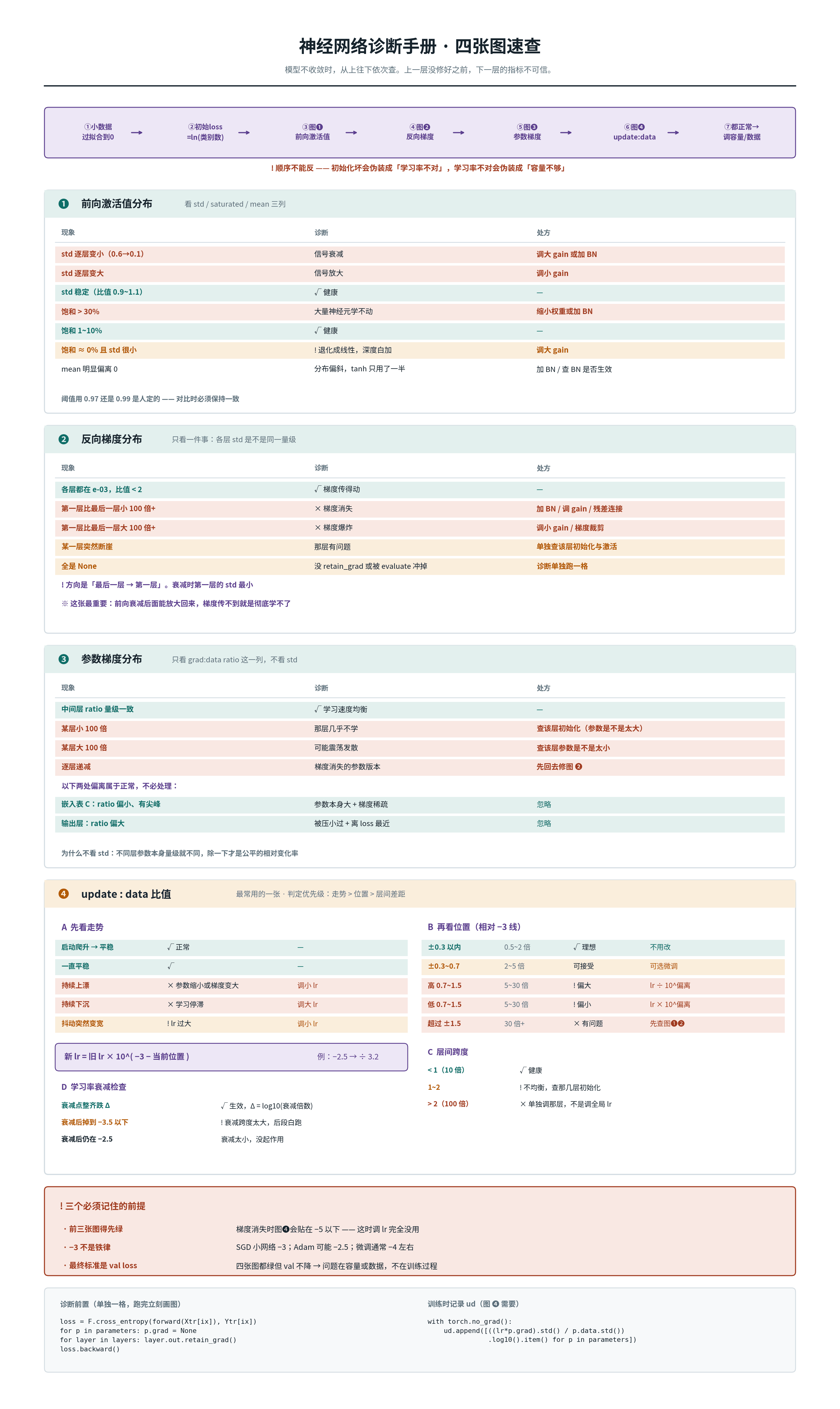

诊断手册

四张图读完，把结论压成一页，调模型时直接查：

海报顶部那条流程就是第十四篇那张查错顺序，这里不重讲；下面按图逐张展开， 补的是第十四篇没有的部分：每张图具体看什么。

图① 前向激活值

看三个数：std、saturated、mean。

图② 反向梯度

只看一件事：五层 std 是不是同一量级。 方向是 layer 14 → layer 2， 衰减的话第一层（layer 2）的 std 最小。

图③ 参数梯度

只看 grad/data 那一列，不看 std。

两个可以忽略的偏离：嵌入表 C 的 ratio 偏小、直方图有尖峰（参数本身大 + 梯度稀疏）； 输出层的 ratio 偏大（离 loss 最近）。

图④ update/data

三层判定按优先级：走势 > 位置 > 层间差距，三张表在上一节。这里只补衰减检查：

❗ 三个必须记住的前提

可以直接抄的代码

诊断前置，单独一格，跑完立刻画图：

ix = torch.randint(0, Xtr.shape[0], (batch_size,))
loss = F.cross_entropy(forward(Xtr[ix]), Ytr[ix])
for p in parameters: p.grad = None
for layer in layers: layer.out.retain_grad()
loss.backward()

训练时记录 ud（图④需要）：

with torch.no_grad():
    ud.append([((lr*p.grad).std() / p.data.std()).log10().item()
               for p in parameters])

不画图，一键扫一眼四组数字：

print("—— 图① 前向激活 ——")
for i, l in enumerate(layers[:-1]):
    if isinstance(l, Tanh):
        t = l.out
        print(f"  {i:>2} std {t.std():.3f}  饱和 {(t.abs()>0.97).float().mean()*100:.1f}%")

print("—— 图② 反向梯度 ——")
for i, l in enumerate(layers[:-1]):
    if isinstance(l, Tanh):
        print(f"  {i:>2} std {l.out.grad.std():e}")

print("—— 图③ 参数梯度 ——")
for p in parameters:
    if p.ndim == 2:
        print(f"  {str(tuple(p.shape)):<12} ratio {p.grad.std()/p.std():e}")

print("—— 图④ update/data ——")
for i, p in enumerate(parameters):
    if p.ndim == 2:
        print(f"  param {i:>2} 最后一步 {ud[-1][i]:+.2f}")

还没做的两件事

V4 到此完结。两项对照实验留着，这里照实记下，不替它们补结论：

• gain 改成 0.5 跑一遍，看病态的四张图长什么样 —— 现在只见过健康的， 没有对照就说不上「会读」
• 按图④的建议重调学习率（0.05 / 0.02），看 val 能不能降到 2.1531 以下 —— 这是把「算出来」这句话真正兑现的一步

从第十四篇到这一篇，V4 这四篇讲的是同一件事的四个侧面： 先知道要量什么（三个指标），再知道怎么让它自动成立（BatchNorm）， 最后知道怎么把量出来的东西读成一个动作。

前三张图的价值是让第四张可信 —— 梯度都传不到的时候，调学习率是在调一个不存在的问题。
